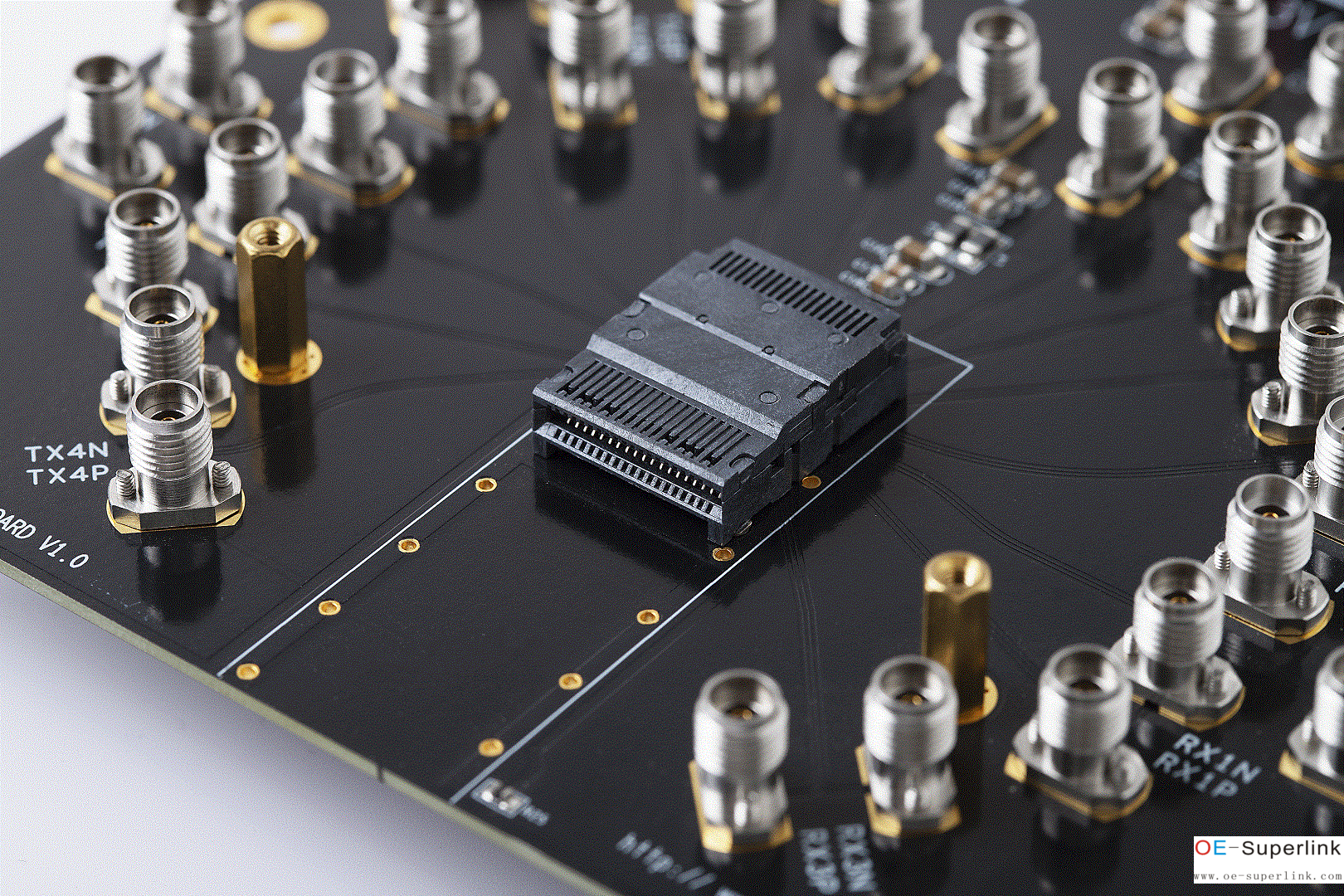

產品描述：
采用M6材料，進行精密布線，并對高速信號走線進行仿真，信號質量好，能夠保證模塊的測試一致性和信號的還原性，避免測試板影響模塊的眼圖指標；通信接口為USB接口，保證產品的通用性和普適性，或者外配USB轉I2C的轉接板進行上位機通信。
產品特點：
1. 3.3V電源供電，方便研發測試；
2. 符合MSA協議；
3. 差分端口線長度匹配；
4. 所有4組差分信號長度匹配；
5.提供8A電流，能夠支持前所未有的大功率；
6. I2C接口通信；
7. 小巧靈活，使用方便；
8. 測試方便，擴展容易；
9. 符合產品相關標準；
10. 板載LED狀態指示；
11. 包含上位機GUI軟件；
12. 射頻信號質量好，可靠性高；
13. 兼容QSFP28 /QSFP28-DD模塊；
14. 2.92mm 接口，速率支持40GHz；
15. USB供電或者電源適配器供電；
16. 帶有過壓保護和TVS保護功能；
17. 兼容單模和多模光模塊；
18. M6板材；
19. 板載信號插損測試參考線；
標準及協議：
1. 符合SFF-8636、SFF-8665、8661、8662、8663等標準；
2. QSFP-DD狀態和控制；
3. MSA協議兼容；
4. 命令控制和二次開發例程；
定購信息：
描述：QSFP-DD垂直安裝測試板；
型號：MTR4x2-C1-HW-V-V1.0
